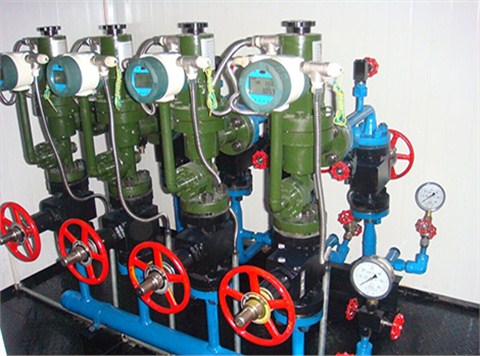

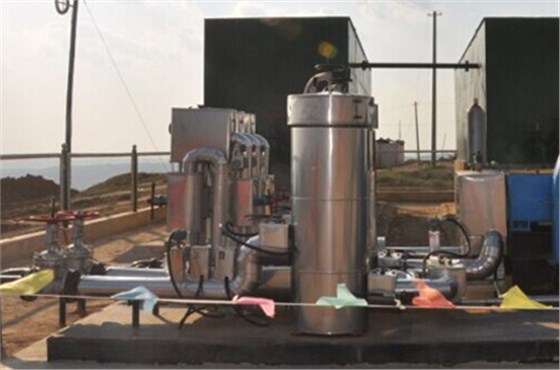

主要由三柱塞高壓注水泵、分水器、精控注水儀、數顯式壓力表、工藝管路、撬座、過濾器、控制閥、保溫伴熱及控制系統等組成，通過控制閥切換過濾器串聯或并聯運行，可根據不同水質滿足要求。裝置配置遠程終端控制系統，可實現實時數據采集、自動報警、流程實時監控，遠程控制、根據注水井ABC分類穩流配水。

1.整個系統采用現場觸摸屏控制，也可以通過web進行遠程控制，控制系統采用力控組態軟件二次開發，可以方便穩定地實現現場的遠程監控，自動化程度高，節省人力，安全可靠。

2.可根據每口井的配注量設定注水量，或通過PID調節器的智能控制，使水源井來水壓力維持在一定的范圍，實現注水泵流量同水源泵流量的動態平衡。該裝置具有定時自動巡井，自動抄表功能；過程監控自動報警功能。

3.注水用水量由PLC+上位機組態軟件進行控制，通過設計用水量優先級，保證重要的注水井優先注水，優先級低的適時供水，實現智能調節。
